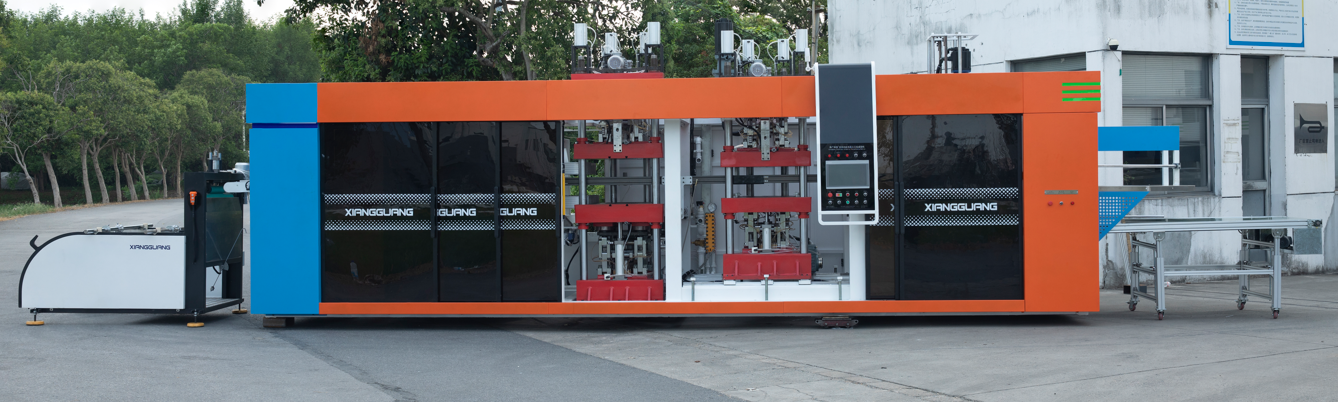

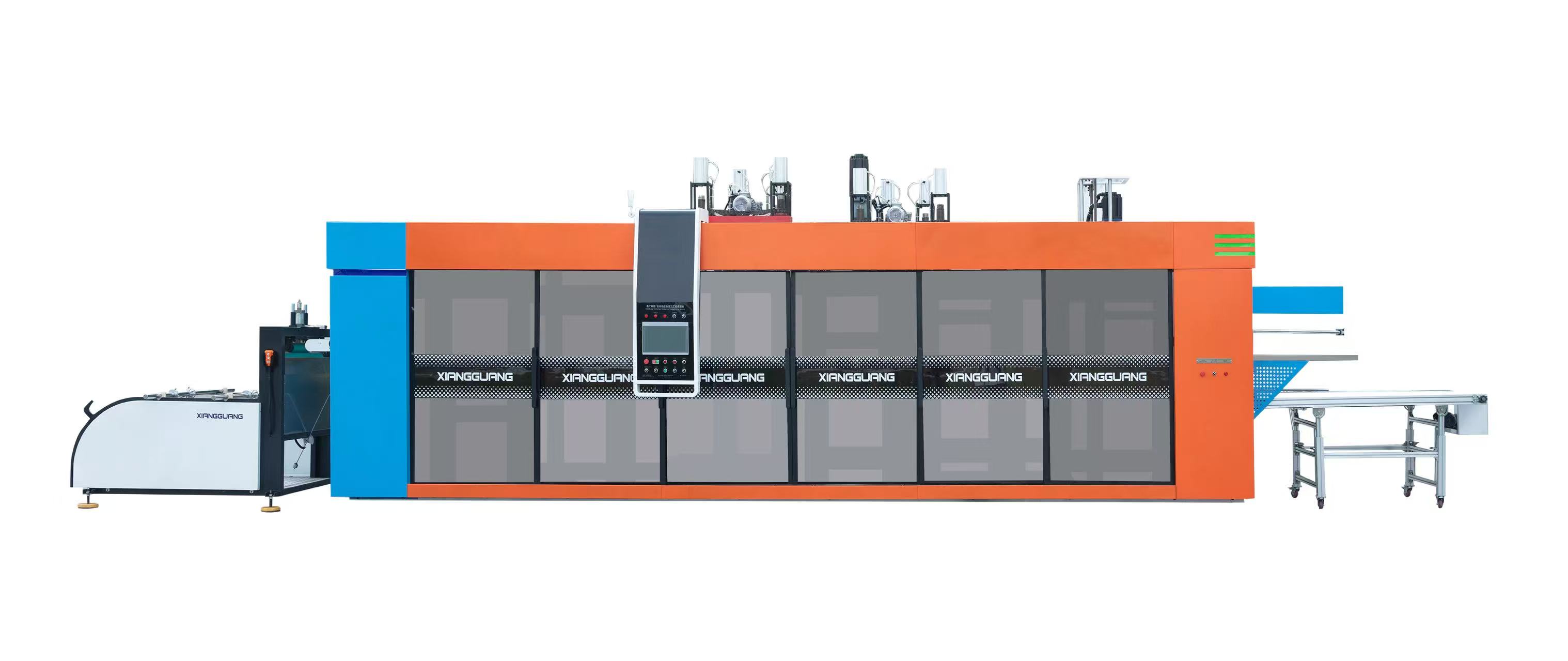

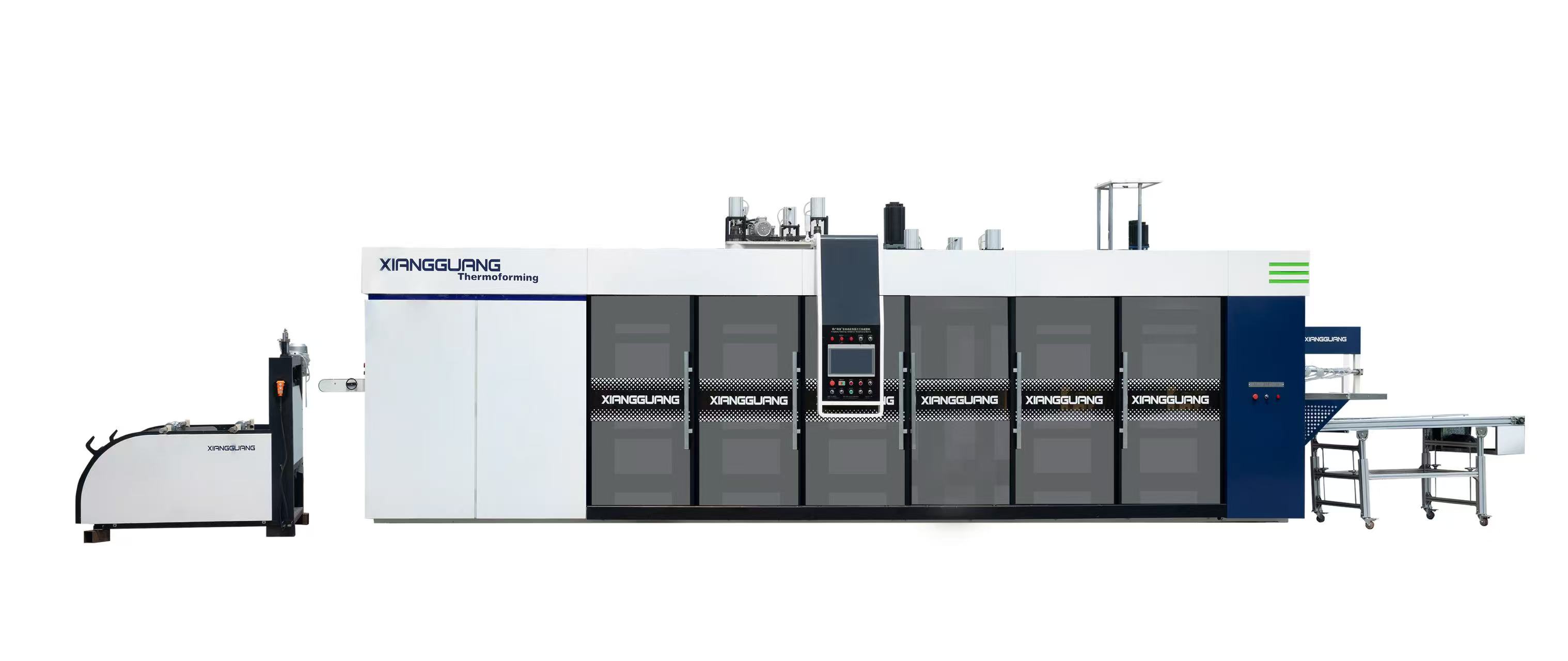

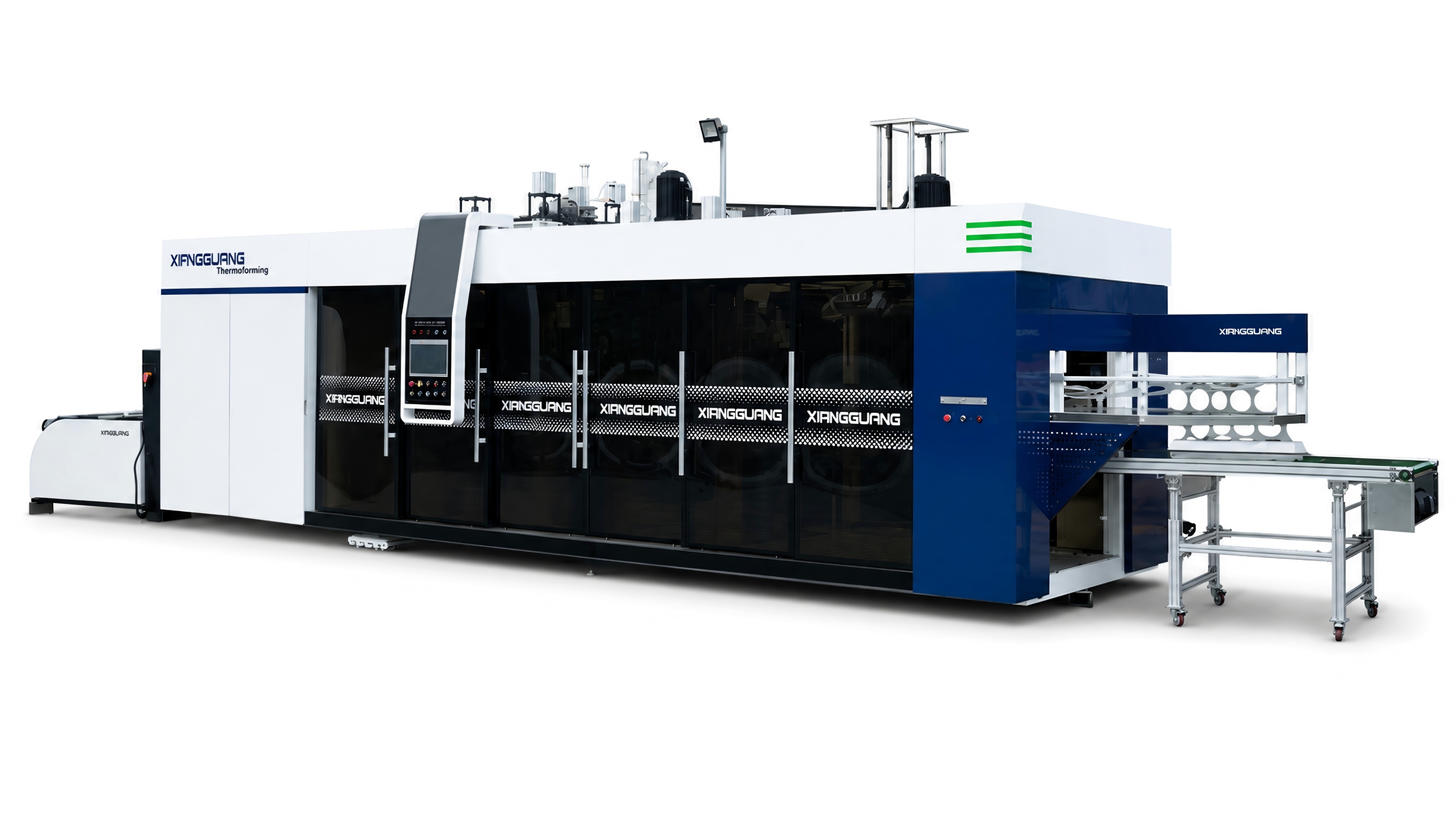

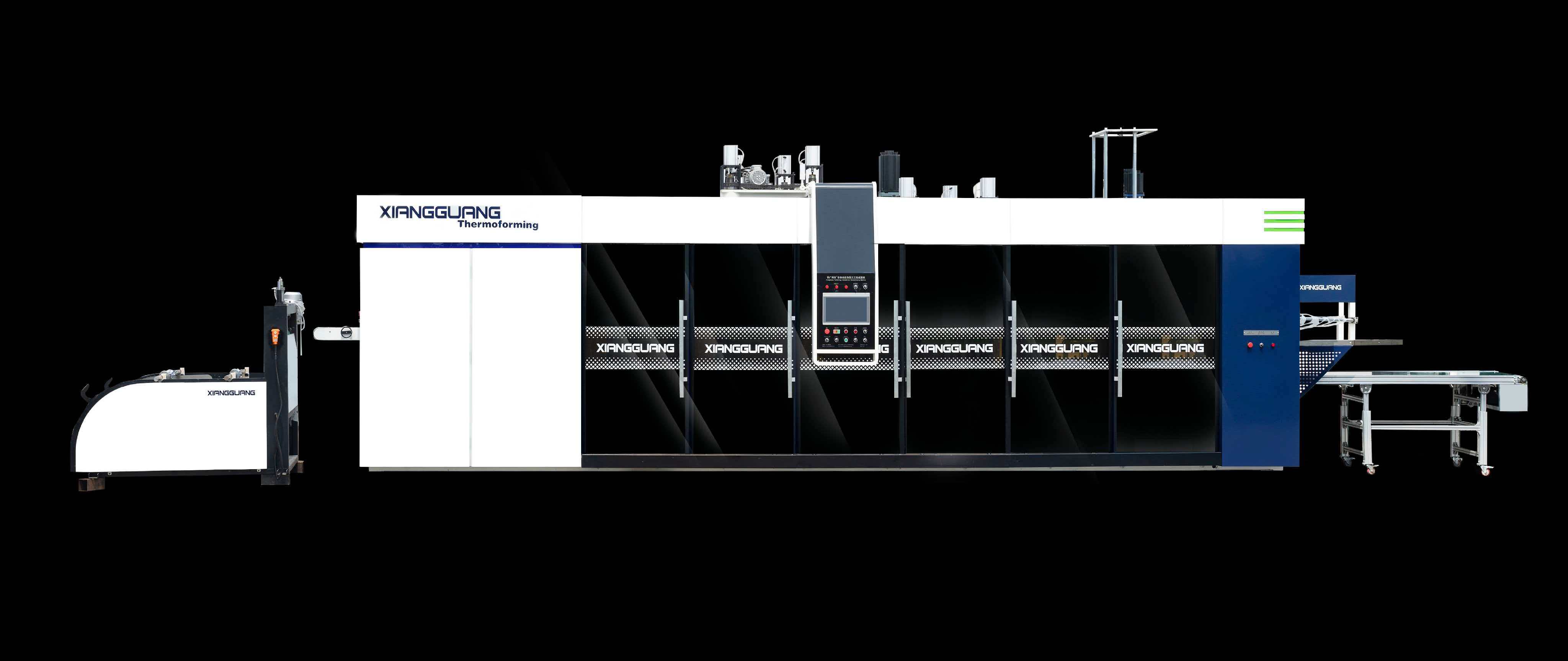

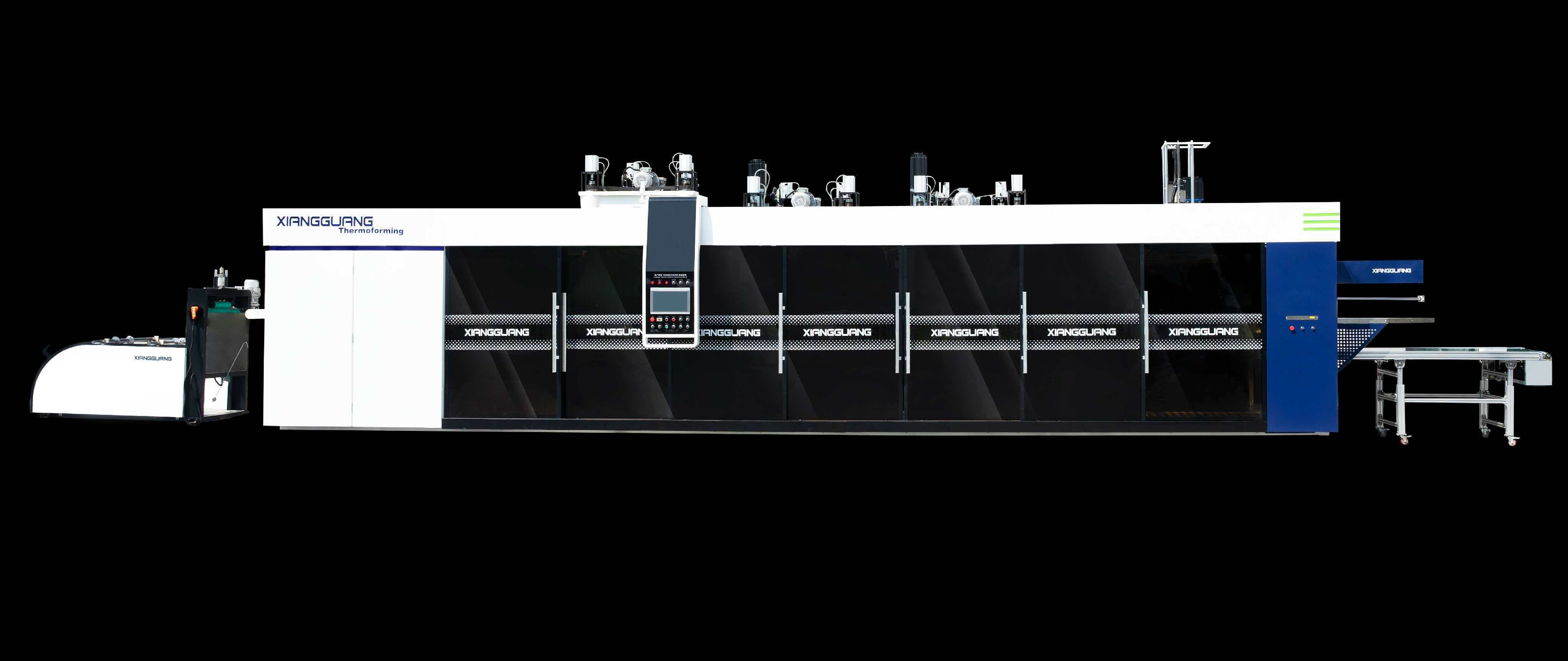

一、设备概述
A、特点:XG-A型高效程控塑料气压热成型机,应用国际新塑料片材成型工艺技术,是集机、电、气一体化设计,采用微电脑及工控可编程PLC控制,整个系统HMI(人机界面)。方形遂道式进口辐射加热器,凹凸模皆可成型,激光刀片冲切,其工艺流程:加热、成型、冲切、堆垛计数等主体多工位生产线。同时,生产线可同步同时运行,采用时下国外结合国内的成型工艺技术,减少人工、防止二次污染、节省材料、提高产品品质及产品合格率、成倍提高生产效率、操作便捷、可靠性好、功能性强、自动化程度高,专用于片材热成型和产品自动冲切一体的自动化生产线。
B、用途:适用于HIPS、PLA、BOPS、PS、PP、PVC、PET...等塑料片材的成型,加工高透明、高拉伸、浅拉伸、圆型、方型、不规则、上下双向拉伸、翻边等产品,生产各种盒、碟、托盘、碗、盖、工业包装、食品包装、化装品包装以及其它包装类等塑料制品。
供给片材→输送片材→第一段加热→第二段加热→第三段加热→成型冷却→裁切→分解堆叠→废料自卷系统
注:共三工位生产线,操作方案:手动/自动一体相互切换作用,手动便于取样、控制参数设置。
项序
术语名称说明
技术参数
1
成型模具面积
600mm×850mm
2
420mm×420mm
3
片材
800-900mm
4
470mm
5
成型高度/深度
150mm(但有时会因成品形状受到限制)
6
材料厚度
0.20—2.0mm
7
片材料卷径
800mm(500kg)
8
成型模具开合行程
170mm
9
裁切模具开合行程
10
裁切模具升降行程
150mm
11
裁切力
100T(配合刀模加热系统使用)
12
堆叠系统
伺服电机控制向下推叠堆叠工作方式
13
工作效率(空机)
≤35次/min
14
冷却方式
模具通循环水冷却
15
客户端气源(外配)
供气量≥5.5m3/min 气压0.6~0.8Mpa
电源接入
380V/50HZ(三相五线)士5%
16
设备总功率
160KW(正常使用功率:30-80KW)
17
拉片精度
±0.5MM(伺服拉片精度理论±0.05MM,但受限于机械传动链轮)
18
设备总重量(参考)
16.5T(不含模具,模具客户自备)
19
外形尺寸
10500×2100×3000mm(供参考)
20
成形方式
正负气压+伺服拉伸
